REPARAMOS CHASIS Y TREN DELANTERO

ESTIMADOS AMIGOS Y AMIGAS,SEGUIDORES DE "BARREIRAL" ANTES DE COMENZAR CON NUESTRO AUSTIN,QUIERO DESEAROS LO MEJOR PARA TODOS---Y TODAS- Y QUE SIGAIS AGUANTANDO LA PALIZA DE LA RESTAURACION DE MI QUERIDO AUSTIN. PERO ME GUSTARIA QUE ME ENVIASEIS ALGUN COMENTARIO,BUENO O MALO ,DA IGUAL,LO IMPORTANTE ES INTERCAMBIAR CONOCIMIENTOS Y HACER AMISTADES. SIEMPRE APRENDEREMOS ALGO.UNOS DE OTROS. ¡¡¡¡¡¡¡¡FELIZ NAVIDAD¡¡¡¡¡¡¡ jose ramon

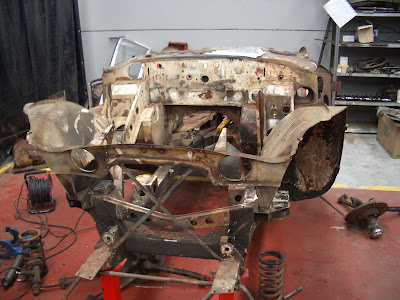

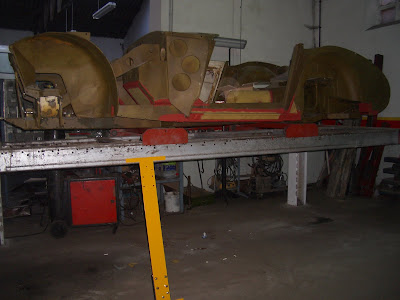

ESTA FOTO,CREO QUE YA LA HE PUESTO EN ALGUNA ENTRADA ANTERIOR PERO ES BUENO PARA DARNOS CUENTA DEL TRABAJO QUE YA HEMOS HECHO-¡Y DEL QUE NOS FALTA¡¡

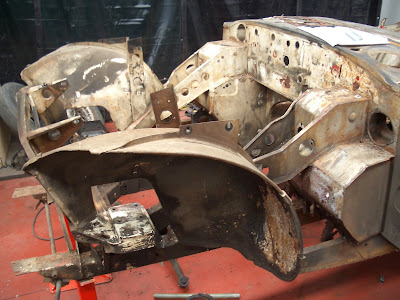

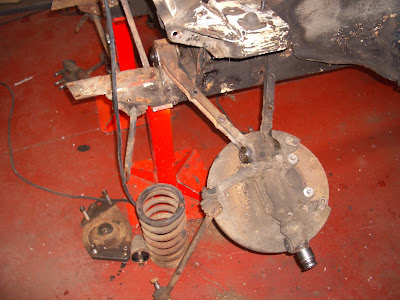

HEMOS DESMONTADO TODA LA MECANICA DELANTERA Y AHORA NOS TOCA "EVALUAR DAÑOS ",ALGUNOS VISTOS YA AL DESMONTAR.RECORDAREIS QUE AL DESMONTAR EL TREN DELANTERO DERECHO HABIAMOS VISTO Y COMENTADO QUE ALGUN "c h a p u z a s " HABIA HECHO UN ARREGLO DE "FERREIRO" COMO DICEN MIS VECINOS Y AMIGOS GALLEGOS.ESTA FOTO CORRESPONDE A LA RUEDA DELANTERA DERECHA EN LA QUE HAN HECHO LA CHAPUZA. OBSERVAREIS EN LA PARTE SUPERIOR EL TRAPECIO-AMORTIGUADOR VEIS EN PRIMER PLANO,ARRIBA EL TRAPECIO QUE EN EL EXTREMO MAS PROXIMO A NOSOTROS ESTA FIJO A LA PARTE SUPERIOR DEL BULON DE MANGUETA,DENTRO DEL TRIANGULO QUE FORMA
ESTA EL AMORTIGUADOR HIDRAULICO DE DOBLE EFECTO HORIZONTALY EN DIRECCION TRASVERSAL,SI OS FIJAIS EL EJE QUE FIJA ESTE TRIANGULO SUPERIOR QUE FORMA PARTE DEL AMORTIGUADOR ESTAN AMBOS INCLINADOS HACIA LA IZQIERDA,CUANDO SU CORRECTA POSICION DEBE SER HORIZONTAL,PARALELA AL SUELOSI NOS ACERCAMOS MAS AL AMARRE DEL AMORTIGUADOR AL CHASIS VEMOS YA UNAS SOLDADURA DE "CONCURSO",QUE NOS OBLIGARA A ARRANCAR EL SOPORTE,HACER UNO NUEVO Y SOLDARLO.

ESTE ES EL AMORTIGUADOR IZQUIERDO QUE PODEIS COMPARAR CON EL DE ARRIBA ,LA HORIZONTALIDAD DEL EJE Y EN FOTOS POSTERIORES CON LA SOLDADURA.....

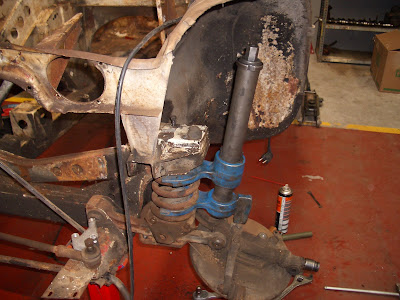

RECORDAREIS EL UTIL DE COMPRIMIR MUELLES,CON SU AYUDA HEMOS DESMONTADO LOS DOS TRENES. Y VOLVEREMOS A MONTARLOS UNA VEZ REPARADO EL CHASIS Y PINTADO

AQUI PODEIS VER LA BASE DEL AMORTIGUADOR IZQUIERDO,PERFECTAMENTE EN SUS COTAS DE ORIGEN,HABRA QUE CHORREAR Y PINTAR-PERO ESA PARTE YA ESTA EN EL BLOG

ESTA PARTE IZQUIERDA INCLUIDA LA PLACA AMARRE AMORTIGUADOR, ESTAN DENTRO DE LAS COTAS DEL FABRICANTE,ES DECIR, NO HA LLEVADO NINGUN GOLPE. PERO LA DERECHA, COMO HABEIS VISTO TIENE UN FUERTE GOLPE-MAL REPARADO EN LA PLACA DEL AMORTIGUADOR.SI OS FIJAIS EN LA FOTO DE ABAJO SE VE LA PLACA DEL LADO IZQUIERDO,CON LA PINTURA ORIGINAL EN PERFECTO ESTADO,SIN GOLPE

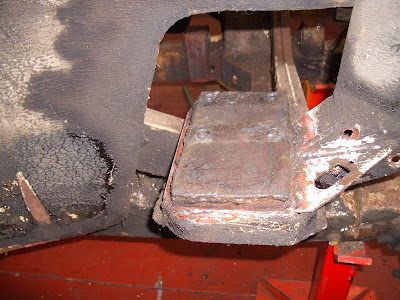

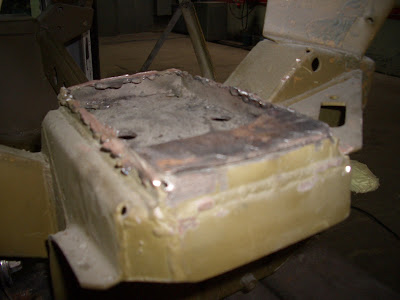

ESTA ES LA PARTE DERECHA PODEIS APRECIAR MUY BIEN LA OBRA DEL ARTISTA AL COLOCAR UNA PLACA DE AMORTIGUADOR CORTADA A SOPLETE DE OXICORTE,SIN REPASAR ,MAL SOLDADA Y SIN PINTAR .. VEREMOS EN OTRA ENTRADA COMO ARRANCAMOS ESTA,HACEMOS UNA PLANTILLA PARA POSICIONARLA Y LA PINTAMOS

ESTA FOTO ES DE RECUERDO,UNA VEZ CHORREADO ELCHASSIS Y PINTADO CON IMPRIMACION Y CON EL AMORTIGUADOR NUEVO. ¿¿A QUE SIGUE SIENDO UNA CHAPUZA?.PUES CLARO QUE SI HAREMOS UN SOPORTE NUEVO IGUAL AL ORIGINAL Y UNA VEZ MONTADO NO SE NOTARA---BUENO......ALGUNO DE LOS MANITAS DE PONTEVEDRA,APLICANDO SU OJO CLINICO SI QUE LO VERAN.... Y DIRAN......¡¡¡CHAMBON¡¡¡
H HEMOS ARRANCADO LA CHAPA SUPERIOR,ARRANCAREMOS LOS BORDES Y HAREMOS UNA NUEVA.
AQUI VEMOS LA BASE IZQUIERDA QUE ESTA FERFECTA,DENTRO DE SUS COTAS Y CON LA PINTURA ORIGINAL
ESTE ES EL AMORTIGUQDOR IZQUIERDO LO SACAREMOS PARA PINTAR SOBRE SU BASE ORIGINAL,LA CUAL NO HA SIDO NECESARIO TOCAR

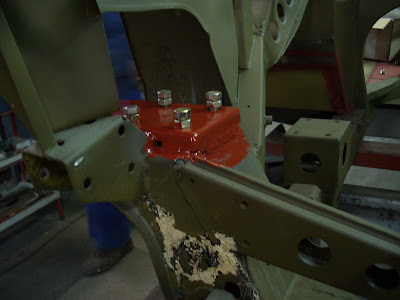

HEMOS FABRICADO A MANO UNA NUEVA BASE DERECHA AMORTIGUADOR Y LA HEMOS SOLDADO UTILILIZANDO UNA PLANTILLA QUE HE HECHO VALIENDOME DE LAS MEDIDAS DEL MANUAL DE REPARACION Y QUE ATORNILLA EN LA BASE IZDA. QUE ES LA BUENA Y POSICIONA LA DERECHA PARA SOLDARLA,AQUI LA VEMOS CON IMPRIMACION ROJA. YA SOLDADA EN SU POSICION CORRECTA. AQUI HEMOS ATORNILLADDO LOS AMORTIGUADORES NUEVOS AL REVES,ES DECIR,CON LAS PARTES EXTERIORES PARA ADENTRO Y ASI PODER VERIFICAR DISTANCIAS E INCLINACIONES,EN LAS PARTES PLANAS DE LAS BASES QUE QUEDAN DESCUBIERTAS EN EL EXTERIOR



AQUI VEMOS EL AMORTIGUADOR AL REVES Y LA PARTE DE SU BASE LIBRE DONDE MEDIMOS
EN ESTA FOTO,PARA QUE OS CREAIS LO QUE OS CUENTO ,YA HEMOS MONTADO EL AMORTIGUADOR SOBRE LA CARROCERIA PINTADA, DONDE VEMOS EL LATIGUILLO DE FRENO,EL TOPE DE GOMA DEL TRAPECIO,JUSTO BAJO LA CURVA DEL LATIGUILLO Y LA GRAPA QUE LO FIJA EN EL OTRO EXTREMO AL CHASIS

    VEREIS QUE LA NUEVA BASE DE AMORTIGUADOR DERECHO NO HA QUEDADO TAN MAL -¿NO TE PARECE LIUDMILA?





    ESTA PIEZA AMARILLA ,ARRIMADA A LA BASE DE LA PLANTILLA,ES EL UTIL QUE HE FABRICADO PARA POSICIONAR LAS BASES DE LOS AMORTIGUADORES,VEIS EN LOS EXTREMOS LOS TORNILLOS PARA SUJETAR LAS BASES Y PODER SOLDARLAS EN SU SITIO EXACTO

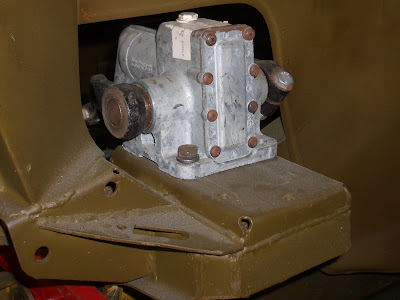

ESTE ES EL AMORTIGUADOR IZQUIERDO

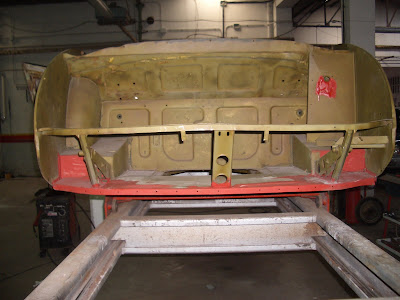

PARTE TRASERA VISTO SOBRE EL BANCO EMPLANTILLADO





VISTO DE FRENTE FIJADO A LA PLANTILLA





BUENO,EN UNA PROXIMA ENTRADA MONTAREMOS EL TREN DELANTERO EMPEZAREMOS A TRATAR SOBRE LOS ANGULOS DE DIRECCION,LA GEOMETRIA DE LA DIRECCION,EL CONJUNTO DE REGLAJES EN QUE VARIAREMOS CASI TODOS LOS ANGULOS QUE INTERVIENEN EN SU BUEN FUNCIONAMIENTO,CREO QUE OS GUSTARA Y OS SERA MUY UTIL.


LA PROXIMA ENTRADA EL AÑO QUE VIENE ¡¡¡¡¡¡FELICIDADES¡¡¡¡
