DESMONTAR,REPARAR Y MONTAR INSTALACION ELECTRICA

ANTES DE COMENZAR, TENEMOS QUE VOLVER A RECORDAR LO QUE HABLABAMOS AL PRINCIPIO, "DESMONTAR, DESMONTA CUALQUIERA". Y TRATANDOSE DE CABLES, SI NO SE TIENE EXPERIENCIA EN ESTAS PRACTICAS, PODEMOS TENER SERIOS PROBLEMAS A LA HORA DE MONTAR.

LO PRIMERO ES HACERSE CON EL ESQUEMA ELECTRICO. (VIENE EN EL MANUAL DE REPARACIONES MUY CLARO) ---EN INGLES---PERO PARA UN ELECTRICISTA CON UNA MINIMA EXPERIENCIA, MUY FACIL DE INTERPRETAR.

ATENCION A LOS COLORES Y PARA MAS SEGURIDAD FOTOS DE TODO.

COMO SE PUEDE VER ESTA EN UNAS CONDICIONES NO MUY BUENAS

EN EL HUECO DEL MOTOR, LOS CABLES (CON RECUBRIMIENTO DE PLASTICO) ESTAN MUY DAÑADOS DEBIDO AL CALOR DEL MOTOR, RESQUEBRAJADOS. SE ROMPE EL RECUBRIMIENTO AL INTENTAR DOBLARLOS Y SERA NECESARIO REVISAR BIEN Y SUSTITUIR LOS QUE SEA NECESARIO. ¡ATENCION A LA SECCION Y AL COLOR, NO UTILICEMOS CABLES DE MENOS DIAMETRO NI DE OTROS COLORES Y SI ES POSIBLE NO HAGAMOS UNIONES DE VIEJO CON NUEVO, CAMBIAREMOS EL CABLE ENTERO AUNQUE SOLO TENGA UN TRAMO MAL. EVITAREMOS MUCHOS DOLORES DE CABEZA SI LO HACEMOS ASI.

ATENCION A LOS TERMINALES, QUE PUEDEN ESTAR SULFATADOS, LIMPIAR BIEN.

VEMOS LOS CABLES DEL CUADRO AUN CON LOS INTERRUPTORES PUESTOS.

SE VE COMO EL RECUBRIMIENTO DE LA INSTALACION- HECHO DE TEJIDO DE HILOS DE DIFERENTES COLORES- ESTA EN MUY MAL ESTADO, SE ROMPEN SOLO CON PASAR LA MANO SOBRE ELLA.

CAJA FUSIBLES ¡ATENCION A LIMPIAR MUY BIEN LOS CONECTORES¡

ESTA FOTO PUEDE SER MUY UTIL A LA HORA DE MONTAR.

CONTACTOR DE ARRANQUE, HAY QUE CAMBIAR TODOS LOS CABLES DE LA BATERIA A MASA Y AL CONTACTOR, ESTAN RESQUEBRAJADOS Y OXIDADOS.


AQUI VEMOS PERFECTAMENTE LAS CONEXIONES SULFATADAS (COLOR VERDE) HAY QUE LIMPIAR SIN QUE QUEDE UN PUNTO DE OXIDO Y AL MONTAR APLICAR EN TODAS UN PROTECTOR DIELECTRICO.


AHORA VEREMOS DIFERENTES TRAMOS DE LA INSTALACION, ALGUNOS REPETIDOS.

DONDE SE VE COMO LA FUNDA, PRACTICAMENTE HA DESAPARECIDO.

YA LA TENEMOS EN LA "MESA DE OPERACIONES" Y EMPEZAMOS A OPERAR.

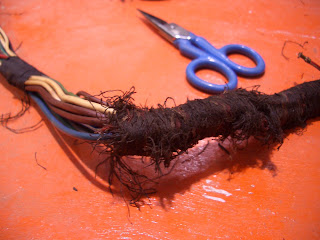

SE VE MUY BIEN COMO EL TEJIDO DE LA FUNDA SE DESPRENDE, DESHILACHANDOSE.

UTILIZO PARA EL NUEVO RECUBRIMIENTO CINTA DE TELA ADHESIVA NEGRA.

Y AQUI OS MUESTRO UN AVANCE DE LA INSTALACION YA MONTADA.



HEMOS PASADO MUY DEPRISA SOBRE ESTE CAPITULO, PERO CREO QUE HEMOS VISTO LAS COSAS MAS IMPORTANTES.

UNA VEZ TERMINADA, ES BUENO COMPROBAR CON EL ESQUEMA QUE TENEMOS CONTINUIDAD EN TODOS LOS CABLES Y MEDIREMOS TAMBIEN RESISTENCIAS POR SI TENEMOS MALAS CONEXIONES.
